開來商學(xué)院
聯(lián)系我們
開來濕克威防水科技股份有限公司
地址：上海市閔行區(qū)浦江鎮(zhèn)聯(lián)川路258號(hào)8號(hào)樓
全國免費(fèi)咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
地址：上海市閔行區(qū)浦江鎮(zhèn)聯(lián)川路258號(hào)8號(hào)樓
全國免費(fèi)咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
首頁開來商學(xué)院防水知識(shí)
防水知識(shí)
預(yù)鋪高分子自粘膠膜防水卷材施工方法
預(yù)鋪高分子自粘膠膜防水卷材（非瀝青）是專門針對地下工程需用預(yù)鋪法施工的工程部位而研發(fā)的一種性能優(yōu)越的多層復(fù)合防水材料，其主要由高密度聚乙烯（HDPE）片材、高分子自粘膠膜和有特殊性能要求的表面顆粒保護(hù)層組成。后澆混凝土在初凝前，混凝土在重力作用下與卷材自粘膠層慢慢的產(chǎn)生交聯(lián)嚙合，在水泥固化過程中產(chǎn)生物理吸附和卯榫作用，使得卷材與后澆混凝土牢牢地粘接在一起，不易脫開。
高分子自粘膠膜防水卷材工具/原料
清理基層的施工工具：水槍、掃帚、抹布等
卷材的施工工具：裁紙刀、手持壓輥等。
其它相關(guān)配套工具
高分子自粘膠膜防水卷材方法/步驟
一、基層清理：
1、用掃帚、鐵鏟等工具將基層表面凸起物清理干凈，掃除即可施工；
2、基層要求堅(jiān)固密實(shí)、光滑平整、均勻一致，表面不得出現(xiàn)酥松、毛刺、起砂等現(xiàn)象；
二、高分子自粘膠膜防水卷材施工工藝原理：
預(yù)鋪高分子自粘膠膜防水卷材預(yù)鋪反粘法是將表面處理后不粘的膠粘層朝向施工人員，然后將液態(tài)混凝土直接澆筑在卷材上，待混凝土固化后，在卷材與混凝土之間形成連續(xù)牢固的粘結(jié)。其施工順序如下：基層處理→空鋪卷材→澆筑混凝土。
三、高分子自粘膠膜防水卷材施工工藝優(yōu)點(diǎn)：
1、單層鋪設(shè)，拐角處無需加強(qiáng)層。預(yù)鋪防水卷材與傳統(tǒng)防水材料不同，只需單層鋪設(shè)就可以達(dá)到很好的防水效果，并且這一層必須與結(jié)構(gòu)混凝土滿粘。在拐角處無需加強(qiáng)層，這大幅度節(jié)約了材料的用量。
2、高分子自粘預(yù)鋪防水卷材對基層要求簡單，只需要最低限度的表面處理，不需要底油或熱氣烘干潮濕的基層，無揮發(fā)性物質(zhì)；當(dāng)混凝土基層達(dá)到可以上人的強(qiáng)度后，就可以施工。
3、高分子自粘預(yù)鋪防水卷材施工溫度范圍寬，在全年的很多季節(jié)都可以施工。
四、基層處理：
水平基層表面應(yīng)是整塊的混凝土地面或者是密實(shí)度很好的粒狀填料砂土墊層，墊層要避免使用松散骨料或棱角尖銳的骨料，砂石應(yīng)使用多角狀的，而不用傾斜面或凹凸面的，可在潮濕面上施工，但表面若有積水，則需清除干凈，以免影響搭接邊的粘結(jié)，從而影響防水性能。

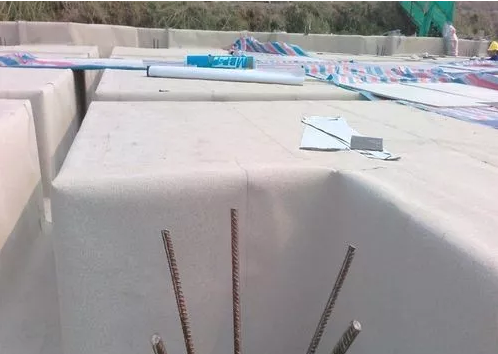

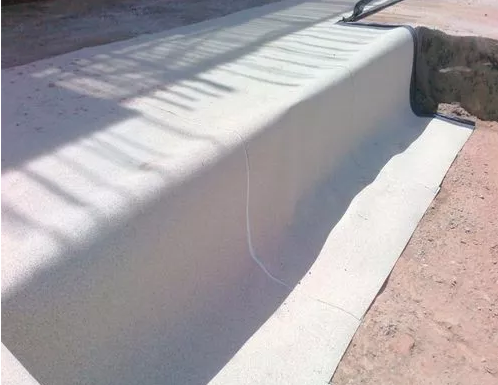

五、卷材鋪貼：
預(yù)鋪式高分子自粘防水卷材鋪設(shè)時(shí)將搭接邊重疊，用鋼錕子壓緊搭接邊確保其粘結(jié)完全，保證防水的連續(xù)性和整體性。預(yù)鋪式高分子自粘防水卷材在攝氏-4度以上均可以進(jìn)行施工。在低溫施工時(shí)，可用煤氣燈或類似器具對搭接邊適度加熱，除去上面的濕氣以提高粘結(jié)度。卷材搭接邊寬度為70毫米，注意保證搭接區(qū)的下面部位干凈，乾燥，沒有灰塵。當(dāng)兩塊卷材已搭接在一起，施工要連續(xù)進(jìn)行，輥壓搭接邊要用力，這樣才能保證搭接邊的良好粘結(jié)。

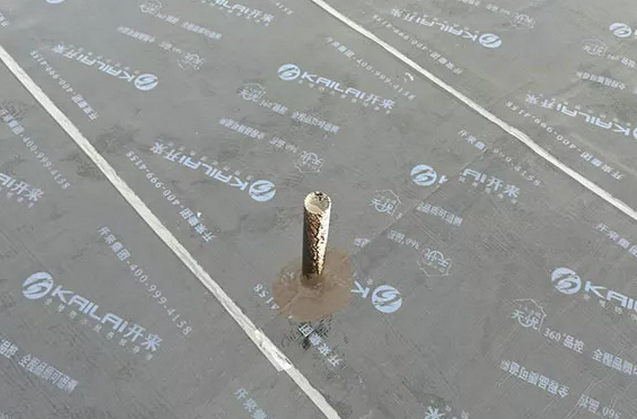

六、上部混凝土施工：
在細(xì)部節(jié)點(diǎn)處理完畢和卷材鋪設(shè)完成后，保證卷材上表面干凈整潔，驗(yàn)收合格后及時(shí)澆筑混凝土。要保證卷材與混凝土為滿粘，不能將卷材有裸露，保證混凝土整體澆筑均勻。
注意事項(xiàng)
嚴(yán)格執(zhí)行材料進(jìn)場驗(yàn)收制度，必須符合設(shè)計(jì)及規(guī)范要求，并見證取樣送檢。
在卷材上焊接鋼筋時(shí)做好對卷材的保護(hù)措施，避免由于焊接損壞卷材。
大面防水卷材施工時(shí)，卷材長邊搭接不小于70mm，短邊搭接不小于80mm
相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開300mm以上，以免多層接頭重疊而使
得卷材粘貼不平，見卷材搭接。
在潮濕基面鋪設(shè)時(shí)，基面應(yīng)平整堅(jiān)固、無明水積水。
卷材長邊應(yīng)采用自粘邊搭接，短邊應(yīng)采用膠粘帶搭接，卷材端部搭接區(qū)應(yīng)相互錯(cuò)開。
立面施工時(shí)，在自粘邊位置距離卷材邊緣10~20mm內(nèi)，應(yīng)每隔400~600進(jìn)行機(jī)械固定，并應(yīng)保證固定位置被卷材完全覆蓋。
清理基層的施工工具：水槍、掃帚、抹布等
卷材的施工工具：裁紙刀、手持壓輥等。
其它相關(guān)配套工具
高分子自粘膠膜防水卷材方法/步驟
一、基層清理：
1、用掃帚、鐵鏟等工具將基層表面凸起物清理干凈，掃除即可施工；
2、基層要求堅(jiān)固密實(shí)、光滑平整、均勻一致，表面不得出現(xiàn)酥松、毛刺、起砂等現(xiàn)象；
預(yù)鋪高分子自粘膠膜防水卷材預(yù)鋪反粘法是將表面處理后不粘的膠粘層朝向施工人員，然后將液態(tài)混凝土直接澆筑在卷材上，待混凝土固化后，在卷材與混凝土之間形成連續(xù)牢固的粘結(jié)。其施工順序如下：基層處理→空鋪卷材→澆筑混凝土。
1、單層鋪設(shè)，拐角處無需加強(qiáng)層。預(yù)鋪防水卷材與傳統(tǒng)防水材料不同，只需單層鋪設(shè)就可以達(dá)到很好的防水效果，并且這一層必須與結(jié)構(gòu)混凝土滿粘。在拐角處無需加強(qiáng)層，這大幅度節(jié)約了材料的用量。
2、高分子自粘預(yù)鋪防水卷材對基層要求簡單，只需要最低限度的表面處理，不需要底油或熱氣烘干潮濕的基層，無揮發(fā)性物質(zhì)；當(dāng)混凝土基層達(dá)到可以上人的強(qiáng)度后，就可以施工。
3、高分子自粘預(yù)鋪防水卷材施工溫度范圍寬，在全年的很多季節(jié)都可以施工。
水平基層表面應(yīng)是整塊的混凝土地面或者是密實(shí)度很好的粒狀填料砂土墊層，墊層要避免使用松散骨料或棱角尖銳的骨料，砂石應(yīng)使用多角狀的，而不用傾斜面或凹凸面的，可在潮濕面上施工，但表面若有積水，則需清除干凈，以免影響搭接邊的粘結(jié)，從而影響防水性能。
五、卷材鋪貼：
預(yù)鋪式高分子自粘防水卷材鋪設(shè)時(shí)將搭接邊重疊，用鋼錕子壓緊搭接邊確保其粘結(jié)完全，保證防水的連續(xù)性和整體性。預(yù)鋪式高分子自粘防水卷材在攝氏-4度以上均可以進(jìn)行施工。在低溫施工時(shí)，可用煤氣燈或類似器具對搭接邊適度加熱，除去上面的濕氣以提高粘結(jié)度。卷材搭接邊寬度為70毫米，注意保證搭接區(qū)的下面部位干凈，乾燥，沒有灰塵。當(dāng)兩塊卷材已搭接在一起，施工要連續(xù)進(jìn)行，輥壓搭接邊要用力，這樣才能保證搭接邊的良好粘結(jié)。
在細(xì)部節(jié)點(diǎn)處理完畢和卷材鋪設(shè)完成后，保證卷材上表面干凈整潔，驗(yàn)收合格后及時(shí)澆筑混凝土。要保證卷材與混凝土為滿粘，不能將卷材有裸露，保證混凝土整體澆筑均勻。
嚴(yán)格執(zhí)行材料進(jìn)場驗(yàn)收制度，必須符合設(shè)計(jì)及規(guī)范要求，并見證取樣送檢。
在卷材上焊接鋼筋時(shí)做好對卷材的保護(hù)措施，避免由于焊接損壞卷材。
大面防水卷材施工時(shí)，卷材長邊搭接不小于70mm，短邊搭接不小于80mm
相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開300mm以上，以免多層接頭重疊而使
得卷材粘貼不平，見卷材搭接。
在潮濕基面鋪設(shè)時(shí)，基面應(yīng)平整堅(jiān)固、無明水積水。
卷材長邊應(yīng)采用自粘邊搭接，短邊應(yīng)采用膠粘帶搭接，卷材端部搭接區(qū)應(yīng)相互錯(cuò)開。
立面施工時(shí)，在自粘邊位置距離卷材邊緣10~20mm內(nèi)，應(yīng)每隔400~600進(jìn)行機(jī)械固定，并應(yīng)保證固定位置被卷材完全覆蓋。
相關(guān)推薦：
推薦新聞
